數字IP網絡廣播系統解決方案
一 、公共廣播設計思想
1、公共廣播設計思想
嚴格按照中華人民共和國公安部火災自動報警系統設計規範（摘錄）（GB50116-98）作爲設計依據，結合貴方的需求，用最佳設計方案體現最高的性能價格比 ，使系統的功能和指标達到國内同類型系統的先進行列 ，是我們的總體設計思想。具體體現在以下幾個方面：
先進性和可擴展性：
現代信息技術的發展，新産品 、新技術層出不窮。因此本系統在投資費用許可的情況下應充分利用現代最新技術 ，以使系統在盡可能長的時間内與社會發展相适應。但由於現代科學技術的飛速發展，故必須充分考慮今後的發展需要，設計方案必須具備前瞻性和可擴展性。這種可擴展性不僅充分保護瞭甲方的投資 ，而且具有較高的綜合性能價格比 。本設計對系統作瞭充分考慮，要求施工方預埋必要的管線，系統設備預留各種接口，極便於系統的擴展和升級。
科學性和規範性：
公共廣播系統與一般廣播系統不同，是一個先進複雜的綜合性系統工程，必需從系統設計開始，包括施工、安裝、調試直到最後驗收的全過程，都嚴格按照國家有關的标準和規範 ，做好系統的标準化設計和科學的管理工作。最後提交正規的測試驗收報告及全套施工圖紙和技術資料供甲方存檔。特别作爲政府撥款項目 ，必須確保整個工程經得起各方面的和較長時間的嚴格考驗 。
安全性和可靠性 ：
公共廣播系統的建設，直接影響著用戶的使用效果、外部形象及投資回報 ，因此系統設計必須安全 、可靠，本方案已充分考慮採用成熟的技術和産品，在設備選型和系統的設計中盡量減少故障的發生。並從線路敷設、設備安裝、系統調試以及對甲方人員的技術培訓等方面 ，都必滿足可靠性的要求。特别重要的一點是本方案選用的所有主要關鍵設備，均取得該設備的生産廠家或代理商的授權證書，並承諾在工程設備的提供、技術支援及售後服務等方面給予全力支持。（容後付上授權證書）這一點是國際國内工程招标項目重點考核的關鍵條件之一。
二、公共廣播設計原則及依據
1、公共廣播設計原則
從投資合理 、外觀美觀、設計規範的思想出發 ，日常廣播和緊急廣播二個系統的設計，在功能上互相獨立 ，在設備及器材上有機結合。根據規範要求，緊急廣播的控制具有最高優先權，並採用智能的聯動和自動火災報警廣播方案。設有音量調節器的揚聲器，平時在接收日常廣播時可以調節音量或關閉，緊急廣播時揚聲器不受音量調節器控制，都将處於緊急廣播狀态。
2、公共廣播設計依據
本設計主要依據以下标準進行 ：
1. GB 标準--中華人民共和國标準；
2. 《火災報警與消防聯動控制》（JGJ/T16-92-24.1)
3. 《火災自動報警系統設計規範》（GB50116-98）
4. 《火災自動報警系統施工及驗收規範》（GBJ50166-92）
5. GB50116-98《火災自動報警系統設計規範（摘錄）》
6. 《民用建築電氣設計規範》JGJ/T16-92
7. 《調音台基本特性測量方法》 GB9003
8. 《工業企業通信接地設計規範》 GBJ－79-85
9. 《工業企業通信設計規範》 GBJ42-81
10.《建築與建築群綜合布線系統工程設計規範》GB/T 50311-2000
11.《DX公共廣播産品手冊》
客戶技術需求和相關建築平面圖（客戶提供），根據此規格書及最新版的有關标準對系統進行設計、施工和檢驗
三、數字IP網絡廣播系統方案介紹
1、數字IP網絡廣播的項目背景
1、在全球信息化網絡化的時代，網絡成爲人們交流重要渠道 ，這種無距離感無國際的交流已經悄悄改變瞭整個世界。
2、應用於網絡平台的産品也不斷出現（如IP電話、數字電視、網絡監控等等），也使得以前無法想象的事情成爲現實。
3、基於IP協議的廣播系統的出現，除瞭它本身擁有的強大的功能外 ，也充分發揮瞭已建設好的網絡平台的應用潛力 。
2、傳統廣播系統的實現方式
1、定壓廣播
利用變壓器把音頻電壓升高以減少線路傳輸損耗，達到遠距離多點傳輸的目的 。優點是：結構簡單、成本低。缺點是 ：音質差 、每傳輸一路信号需要一根線路
2、調頻廣播
利用調頻技術把音頻信号調制在甚高頻或超高頻信号上，利用一根同軸電纜遠距離傳輸多路音源。優點是：一根線傳輸多路音源 。缺點是 ：穩定性差、傳輸數量受限制（20路以下）、占有有線電視資源、不能雙向控制等。
3、數控廣播
利用單片機通訊技術把控制信号通過雙絞線進行通訊，以達到雙向控制控制，節目選擇的功能 。優點是：連接控制簡單。缺點是：隻能傳輸3到4路節目
3、數字IP網絡廣播概述
1、什麽是：“數字IP網絡廣播系統”
IP(Internet Protocol)是TCP/IP中的網絡層協議。IP協議提供瞭統一的IP數據包格式，以消除各通信子網的差異 ，用來給各種不同的通信子網或局域網提供一個互連平台。
将廣播的音頻信号進行數字編碼，通過網絡以IP數據包的方式發送，再由終端解碼還原爲音頻信号的軟硬件系統 ，稱爲數字IP網絡廣播系統。採用這種工作方式，可以實現多網合一 ，跨越局域網和廣域網 。借助強大的IP網絡平台，廣播系統迎來瞭新的飛躍！
2、基本原理
将廣播的音頻信号進行數字編碼，並以IP廣播包形式發送到網絡上，在網絡任意端由廣播終端将IP廣播包解碼還原爲音頻信号
3、更強的功能
數字IP網絡廣播系統，涵蓋瞭傳統校園廣播系統的所有功能。並實現瞭任意分區、雙向尋呼、音頻點播、遠程廣播的功能。並充分利用瞭互聯網絡的資源優勢，可随時随地獲取網絡上的音頻資源 。
4、更好的音質，更多的傳輸數量
由於採用瞭網絡傳輸技術，使音頻信号無傳輸幹擾及失真。高效的壓縮算法使每路音頻僅占用8k-192k網絡帶寬 ，同時可以傳輸多路不同的音頻信号，又能保證音質保真度，經賽寶實驗室測試採用44.1khz 16bit採樣128kbps速率壓縮 通頻帶(線路輸出) 20-16khz ，失真度 ≤ 0.1%，全通道信噪比達70dB
5、更高的可靠性和安全性
校園廣播系統的不穩定因素主要取決傳輸線路的質量，不合理的傳輸線路或造成不穩定甚至燒毀大功率的功率放大器。純數字廣播系統由於借助於成熟的以太網絡環境，每一個終端設備相當於一台聯入網絡的簡易計算機。用戶隻需要保證網絡的暢通 ，無需增加其它的維護。採用遠程工作站的客戶管理模式，既可以靈活的在任何位置管理整個系統，利用用戶權限又能夠防止非法的用戶操作。
6、更簡單的安裝
安裝簡單，隻要終端場地具備以下三個條件：有一個交流220V插座，有一個标準以太網絡接入插座（RJ45）和一個擺下數字廣播終端的位置。
7、速度快
終端採用高速的ARM處理器，延時短（30-100ms）音質好（20-16KHZ）
8、兼容廣
完善的網絡适應能力，具有：IP地址自動獲得（DHCP）、直接跨網關及核心交換機的功能 、可跨越局域網和廣域網
9、接口全
具有交換機接口、雙路備份接口、功放接口、無線遠程遙控接口、消防接口
10、質量好
採用SMD工藝 ，所有IC選用工業級，確保産品能在室外24小時連續工作無故障.
4、DX（天聲）數字網絡IP廣播介紹
DX（天聲）數字IP網絡廣播系統採用當今世界廣泛使用的TCP/IP網絡技術，将音頻信号以IP包協議形式在局域網和廣域網上進行傳送 ，徹底解決瞭傳統廣播系統存在的音質不佳，維護管理複雜 ，互動性能差等問題。該系統設備使用簡單 ，安裝擴展方便，隻需将數字廣播終端接入計算機網絡即可構成功能強大的數字化廣播系統 ，其實現形式主要總結如下：
1、前端音頻採集和發送設備：依靠先進的數字技術，採用嵌入式的純硬件數字設備，具備現場採集現場以太網傳輸能力 ，集採集、處理和發送於一體 ，並且操作人性化，簡單；
2、傳輸方式：數字音頻通過以太網傳送到音頻節點，終端音頻節點以模拟音頻方式傳給功放 ，再由功放傳輸到相應區域，可實現從1路到音頻節點數量之間的任意路數的分區。音頻傳輸採用瞭高效的音頻壓縮算法，在保證音頻質量的前提下，每通道占用的帶寬也低 。
3、智能待機 ：廣播中心的主要設備均有很強的穩定性，能夠長時間的連續運行；終端在沒有操作和音頻流時能自動進入待機狀态，待機狀态能耗十分小 ，大量節約電力 。
4、權限和訪問級别控制：可設置播放優先級别 ，能保證不同内容的音頻合理地輸送到系統的終端節點；設備可設有用戶登錄界面 ，保護設備不受非授權人員的誤操作影響。所有設備採用獨有的嵌入式操作系統 ，操作簡單，管理方便，可以保證系統不受病毒和網絡攻擊。
5、系統集成：本系統具有開放式結構 ，使用标準的流媒體傳輸和TCP/IP網絡協議，可與其他系統如報警系統通過多種形式集成。
系統優勢：
1、獨特的雙向點播：
本系統具有雙向式點播放音樂，可以在終端對主機的音樂進進互動式點播放，可爲用戶帶來前所未有的全新技術享受，特别适合校園廣播，播放外語，進行互動式的點播放。
2、音質：
達到立體聲和CD級 ，背景音樂和領導講話不再含糊不清。尤其适合教室時裏的日常外語聽力訓練，每個發音都可以清晰可辨。特别是應用在中考 、高考、大學四六級聽力播放中 ，可以有效提高考試質量，可聽出每個音調。
3、免輔設線路：
一線多用，充分的利用網絡資源、，避免重複架設線路 ，有以太網接口的地方就可以接數字廣播終端端 ，真正實現廣播、計算機網絡的多網合一。
4、豐富的廣播内容：
IP網絡廣播系統打破瞭由傳統一音源的局限，可以實現雙向多音源節目播放，達到雙向播導效果，還可增加終端到數千個點，可以達到每個點每個不同的節目音源。
5、強大的網絡遠程分控：
分控工作站經授權可對系統進行分控，實現插播、尋呼、網上講話、語音聽力教學及考試、自定義鈴聲任務等。适應複雜網絡環境。終端數量無限制，IP可自由設置，跨網關及路由，穿透VPN及NAT，适應VLAN與城域網、廣域網 。
6、遠程尋呼：
可以實現遠程尋呼功能，領導可以在辦公室對終端進行講話 ，可以尋呼到每一個點，可以快速 ，便捷的發出通知。遠程語音教學法等功能。
7、系統構架易於維護：
不受病毒感染，穩定性高 ，工程簡單 ，易於擴展，操作方便，顯示直觀
8、多音源同時傳輸能夠同時傳輸幾百套音源：
可手動選擇終端服務器播放任一音源，也可以通過網絡主機強制終端服務器播放某一音源。實現雙向控制，既可在機房控制，也可在終端控制，不同的終端可以播放不同的音樂 。
9、系統良好擴展性 ：
擴展的靈活性，單套系統可添加多達數千個終端，同時還可以採用多服務器架構實現接入更多的終端 ，可以在室外終端加上功放加分區器的形式達到一小型的終端系統，可擴展多個分控站，安裝由我公司開發的軟件 ，與互聯網連接就可以拿到控制權限 。
系統特點：
IP網絡廣播系統是基於當前已廣泛使用的以太網網絡平台 ，充分利用網絡 ，完全不同於純模拟廣播 、調頻尋址廣播和數控廣播的産品，並結合多項數字音頻技術，多方面體現瞭其顯著的優越性：
A、功能方面：可同時對多個終端廣播不同的節目，不僅完全現實現瞭傳統廣播系統的功能，且終端具有文件點播、U盤播放和錄音、終端與終端之間雙向對講等多項功能。
B、音質方面 ：其音頻採集使用接近CD音質(44.1K,16bit)，更适合於音樂欣賞和聽力訓練，每個發音都清晰可辨 ，不再爲含混不清的聲音所困擾。
C、傳輸方面：音頻傳輸距離無限延伸，可運行在跨網關的局域網和Internet網上，支持大範圍的重要型應用，從主校區到分校區集中控制廣播，從公司總部到各個地區分部的同聲廣播，實現快速、可靠的信息溝通 。
D、可靠性方面 ：終端採用工業級芯片 ，全天24小時工作 ，不受網絡病毒侵擾。
E、DX（天聲）網絡廣播系統具備如下特點：數字化 、個性化 、網絡化 、自動化、人性化、智能化 、小工程、零維護。其中個性化 、自動化是DX（天聲）網絡廣播系統最顯著的特點 。
F、終端個性化：基於數字數據網絡，每個語音終端都有獨立的IP地址，完全實現點對點的個性化節目。
G、管理網絡化：播放列表制作與編排 、領導講話、節目定時播放都可以通過網絡遠程操作。
H、自動化播放：操作人員預先編排好節目播放表，指定播放終端、播放節目、播放時間 ，服務器将自動進行播放，無人值守。
I、人性化操作：人性化的圖形菜單界面 、中文提示操作 ，人性化的操作，輕松簡便，提高瞭操作人員的效率 。
J、工程簡單 ：DX（天聲）網絡廣播對於已經鋪設好網絡的場所 ，隻需要增加服務器與安裝終端即可 。如果沒有鋪設網線 ，數據網絡的工程量也相對簡單，隻需要鋪設網線即可，一旦建設，數字廣播系統與計算機網絡系統可以共用，減少多網重複建設 。
K、維護量小：DX（天聲）網絡廣播在物理上與傳統網絡共用，所以並不在傳統網絡維護之外增加額外的維護工作。在應用上，系統可設置獨立網段與計算機系統分隔，各IP網絡廣播終端嵌入式系統程序固化，不會受到病毒感染。系統整體穩定可靠，維護工作簡單易行 。

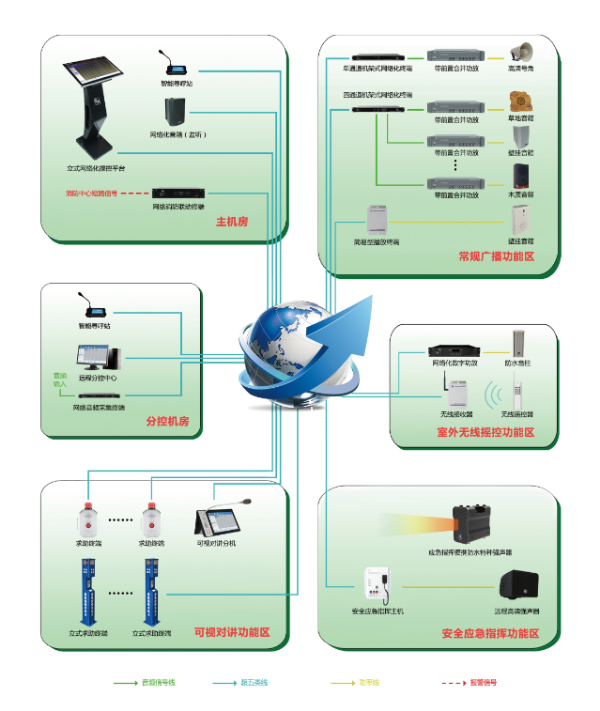

5、其系統功能拓樸圖如下 ：
6、系統主要部件
TS-IP9015A IP網絡廣播控制軟件功能簡介
産品特點：
系統軟件採用标準的模塊安裝方式，軟件包帶有系統核心服務器軟件、中繼服務器軟件、遠程客戶端分控管理軟件、廣播客戶端軟件 、消防報警軟件、無線遙控遠程控制軟件 、網絡話筒軟件、遠程升級軟件和遠程電話廣播軟件等組成，客戶根據自己需求選擇安裝，支持多次多點 。
産品功能：
A：網絡廣播服務器軟件
可直接接入标準TCP/IP協議的網絡，並可利用已有的網絡實現多網合一。
採用嵌入式系統作爲主要架構，避免廣播主機受到病毒攻擊。
總控室的服務器斷開時，不影響各分控室及分區的廣播使用。
校園廣播軟件是校園音頻廣播總系統的核心 ，完成整個校園廣播内的權限管理功能，爲各類音頻廣播的採播提供數據接口服務 ，並提供給各區域的網絡廣播設備的定時播放和實時採播媒體服務，響應各播控設備的播放請求 。音頻節目菜單經過整理編排後，可以通過校園網上傳至系統服務器，管理人員可以通過廣播管理軟件登錄進行修改。
自動對有故障的網絡廣播設備進行檢測
具備編程精確到秒的自動控制及手動操作平台
操作方便，顯示直觀。可實時顯示出各網絡終端當前的工作狀态 ，具備人機對話功能.
支持7×24小時無間斷工作時間。
超強數據處理能力 ，支持多線程數據處理，支持多用戶在線服務。
豐富的節目源，任意套節目播放選擇，並對每套節目可進行獨立控制
強大的控制功能 ，控制在線網絡廣播終端，可對網絡廣播終端進行獨立分區、IP、音量控制，另可檢測終端的在線狀态
單點、分區自由點播：可通過終端設備的紅外遙控器或按鍵控制分布在每個廣播點的廣播終端完成服務器中資料庫的任意點播、選台，可快進、快倒、暫停和AB兩點間複讀。帶液晶屏的終端可在顯示屏上顯示資料庫目錄、音量大小、IP地址及當前播放位置等信息。
可以按照星期 、月、天等方式對節目進行編程控制
全數字信号處理、傳輸
會話心跳：通過服務和會話客戶端之間心跳機制功能（也叫握手 、每十秒握手一次檢測在線狀态、自動重啓終端設備，完全智能化）， 避免客戶端異常退出，僵死會話長期占用終端。
内置消防報警功能， 可以實現單 點、單區、多區、鄰 層、N±1、N±2、N±3、N±4、N±5，全區報警多種模式 。擴展能提供二次開發平台、與其他系統對接，支持互聯網傳輸。
B：管理軟件（可做分控）
完成終端管理 、任務管理、權限管理等管理功能，爲各語音採集提供數掘接口服務。
提供系統運行編程功能：
實時監測系統中各個設備的運行狀态
能根據用戶密碼權限的方式遠程登陸主機，並對主機進行有效管理
能通過軟件對系統中的設備進行控制
C：採播插播軟件
完成領導在網上對各校園直播功能
通過辦公電腦進行直接講話
可直接在網上選擇和屏蔽播放區域
完成網絡電台轉播、課件資源轉換、音頻實時採播
将各模拟音頻信号轉換成數字信号
能夠實時将各種外接音源直播至各網絡音頻終端

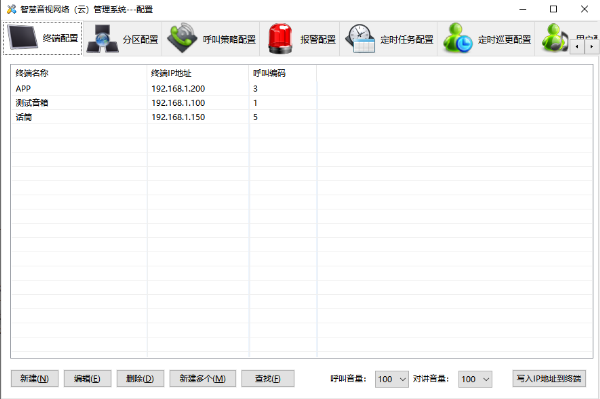

D：配置軟件
設備 ID：由廠家爲每個設備分配的唯一 ID 号，在系統運行過程中，服務器隻通過
來标識各個設備。
設備 MAC 地址：每個網絡設備都有一個廠家分配的全球唯一的網絡硬件地址 。
設備的 IP 地址和端口号：設備自身的 IP 地址需要保證在所屬網段内是唯一的。一 般設備都處於局域網内，IP 地址基本是 192.168.x.x。出廠時保持默認值 ，在現場根 據網絡管理的情況具體配置。設備的端口号如無特殊需要，保持固件默認值即可。
網關 IP 地址 ：設備所在子網的上層路由器的 LAN 口地址。 子網掩碼： 一般就是 255.255.255.0。
服務器 IP 地址和端口号：服務器自身的 IP 地址和端口号在服務器上進行設置，IP 地址根據網絡環境配置，端口号如無系統沖突保持默認值即可。
在網絡音頻設備上必須設置對應的服務器 IP 地址和端口号，否則設備無法正確 連接服務器 。需要注意的是，設備上的設置和網絡環境有關 ，未必就是服務器上顯 示的數值，應該是服務器所在局域網的路由器的 IP。
設備描述 ：一個字符串，隻用於查看 ，不影響設備運行 。類似“XX 校區第X教學樓X室”，是爲瞭方便設備管理。

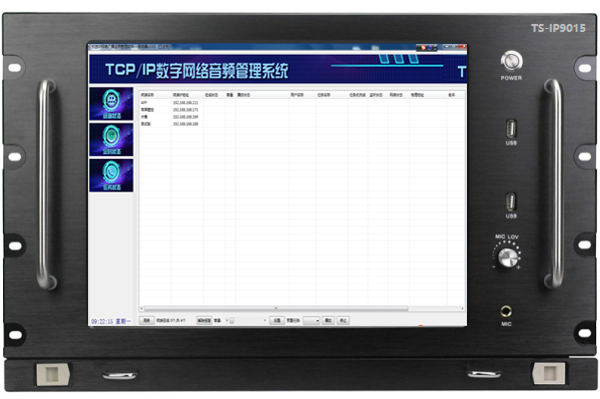

TS-IP9015 IP網絡廣播控制中心
産品特點：
天聲IP網絡廣播控制中心採用工控機箱設計
觸摸屏顯示操控
具10Mbps/100Mbps/1000Mbps自适應以太網接口
内置功能強大的IP廣播控制服務器軟件 ，常用節目素材，大容量節目源空間，用戶可以根據自己需求下載或制作錄制節目 。負責音頻流點播服務、計劃任務處理、終端管理和權限管理等功能
管理節目庫資源，爲所有網絡适配器提供定時播放和實時點播媒體服務 ，響應各網絡适配器的播放請求 ，爲各音頻工作站提供數據接口服務
全數字化傳輸，以局域網或具有獨立IP的互聯網爲主要傳輸媒介 ，支持專用百兆網傳輸 ，傳輸距離不受限制，可達幾十套或上百套節目源，並實現瞭多網合一。
局域網内裝有本系統的任意工作站電腦可根據權限大小對系統進行廣播，向系統添加或删除節目
IP網絡廣播可以實現雙向對講、廣播監聽、任意點播、實時採集、終端選配、一鍵對講 、節目定時播放、領導網上講話、網上電台轉播、音頻自動觸發終端設備 、消防報警廣播 。
産品參數：
屏幕 ：15＂高亮度LCD液晶屏（配四線電阻觸摸屏）
分辨率 ：1024x768
主闆：工業主闆
CPU：Intel J1900 4核
顯卡：闆載
内存：4G
硬盤：1TG
電源 ：350ATX
擴展：5*PCI 槽擴展
串口：1*COM口
USB:前置2個，後置4個
整機功耗: 60～80W
接口：3*音頻口,1*網口，1*鍵盤口 ，1*鼠标口 ，1*VGA口
外觀尺寸：19＂7U 482.6x310.3x295mm（寬x高x深）
安裝方式：支持機架安裝，桌面放置
面闆：8mm高級拉絲硬質陽極氧化鋁合金面闆
箱體結構 ：耐指紋噴塗電解鋅鋼闆
鍵盤/鼠标：機箱底部抽拉式鍵盤和觸摸闆鼠标
整機顔色：銀、黑兩色可選
操控方式：觸摸屏
TS-IP70 IP網絡尋呼對講話筒
産品特點：
採用高亮、高清、高分辨率1024*600
7英寸LCD工業液晶彩屏
採用高檔中控台快捷按鍵
採用緊急帶蓋防護一鍵全區觸發廣播按鍵
採用高檔二段電容式咪杆；
採用多核A7 ARM架構的CPU，集成GUI圖形化處理器
採用嵌入式Linux操作系統與華麗的QT交互界面
産品參數:
1路LAN網絡接口，1路外部AUX輸入，1路AUX本地輸出；
USB接口 ，可以插U盤播放到網絡；
網絡音頻，AUX，話筒單獨音量調節；
内置5W監聽喇叭，可監聽網絡音頻；
可採播外部音頻輸入信号，也可以定時採播播放到别的終端；
可雙向對講；
内置5段均衡器調節；
可點播服務器的歌曲；
自帶本地麥克鳳，點擊即可廣播講話；
DC12V/1A電源适配器供電；
可以使用U盤修改終端的IP地址等配置信息；
可配置7個常用分區的快捷呼叫的快捷鍵。

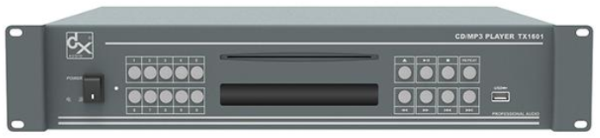

TX1601 DVD/MP3播放器
功能特點：
微電腦控制，輕觸式按鍵操作
高亮度動态VFD屏顯示 ，清晰醒目
數碼機芯 ，系統+ESS解碼方案，超強的糾錯功能
可播放CD/MP3/MP4/VCD/DVD
電子抗震、防塵，支持USB盤MP3音樂播放
接受遙控和定時控制
技術參數：
頻率響應：20Hz-20kHz
信噪比：90dB
動态範圍：90dB
諧波失真：0.005%
抖晃：可測極限之下
輸出電平：0dBV
保護：AC保險絲×1
電源：AC220-240V/50-60Hz
尺寸(L×W×H)：485×378×88mm
TX1603 數字調諧器
功能特點：
微電腦控制，數字調諧系統
全輕觸按鍵控制，VFD顯示
具有自動搜索和記憶功能，AM/FM各可儲存20個電台
有斷電記憶功能，音頻信号電平指示
能接受搖控和定時搖控
技術參數：
接收範圍：FM 87.0~108.0 MHz AM 522~1620kHz
輸入靈敏度：FM 26dBμ AM 52dBμ
信噪比：FM 單聲道76dB 立體聲70dB， AM 40dB
中頻頻率：FM 10.7MHz AM 450kHz
輸出電平：0dBV
保護：AC保險絲×1
電源：AC220-240V/50-60Hz

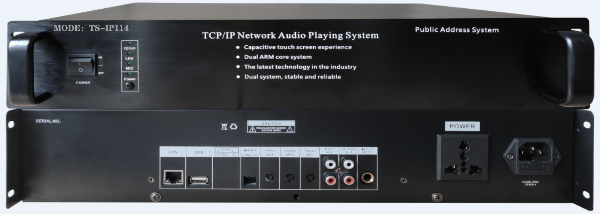

TS-IP114 IP編碼終端
産品參數：
鋁合金面闆，2U金屬機身；
1路LAN網絡接口，1路外部AUX輸入 ，1路AUX本地輸出 ，1路MIC本地輸入；
USB接口，可以插U盤播放到網絡；
網絡音頻，AUX，話筒單獨音量調節；
MIC話筒 ，AUX線路輸入具有自動開啓自動關閉網絡廣播功能，隻要打開插入的話筒 ，不需任何操作即可廣播講話；
可採播外部音頻輸入信号 ，也可以定時採播播放到别的終端；
可使用U盤修改終端本地的IP地址等配置信息；
内置5段均衡器調節；
具有3級優先功能，網絡音頻優先級最高，其次爲本地話筒，再次爲本地AUX輸入 ，方便快捷的音頻切換；
具有定壓備份功能，在網絡不通的情況下可以用模拟信号保證正常播放；（該功能爲附加功能，上述報價無該功能）
服務器定時任務可下載到本地終端，服務器關閉時可以定時打鈴；（該功能爲附加功能，上述報價無該功能）
帶10A繼電器，帶1路萬能電源座插口，播放音樂時自動打開；
3路音頻信号LED燈1單元指示，有信号時點亮；
1鍵手動啓動萬能電源插座功能，方便給功放供電；
尺寸：480*320*90MM；
TS-IP117 壁挂式網絡化終端
産品參數：
壁挂網絡播放終端是一款基於TCP/IP傳輸協議的網絡全數字化的模數轉換信号處理器，由主控系統智能控制 ，可播放來自主控系統的背景節目、緊急尋呼、告警信号等
内置2*25W/4Ω高效率數字功放，直接驅動揚聲器，低功耗設置
内置功放最大諧波失真:0.3%
高品質高檔的鋼琴烤漆面闆
採用工業級芯片全數字化設計，内置DSP音效處理芯片，語音傳輸指數高，具有高保真CD音質
支持最大48kHz採樣率16bit數字音頻碼流解碼
自主研發的實時操作系統，實時性強，多台節目播放聲音實時同步
1路輔助音頻輸入
1路輔助音頻輸出
1路話筒輸入
支持輸出音頻監聽
工作狀态、信号狀态LED指示
軟件或者網頁設置IP地址
支持域名登陸，服務器不需要固定IP地址
支持主備服務器切換功能,當主服務器出現故障時自動切換到備用服務器AUX IN

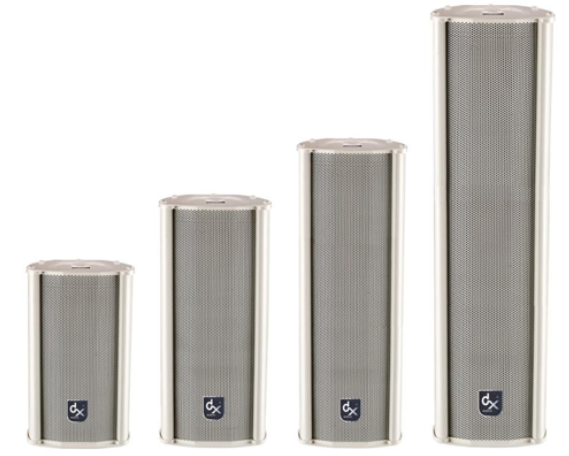

TS-IP60 網絡化音柱
産品特點：
IP網絡音柱通過網絡接收IP網絡廣播服務器遠程傳輸的音頻文件和控制信号
數字解碼終端與音柱一體功能，鋁合金防水、防鏽、防雷擊外殼結構
採用工業級芯片全數字化設計，内置DSP音效處理芯片
嵌入式網絡音頻解碼高保真數字功放
全頻高保真揚聲器
TCP/IP傳輸協議、RJ45網絡接口
支持局域網與廣域網
支持自動獲取IP地址
受控系統背景音樂節目
受控緊急尋呼
受控告警信号
實現解碼並轉換成模拟音頻信号
高效足功率輸出直接驅動定壓定阻揚聲器
短路、過熱、過載保護功能
四、施工注意事項
1． 機櫃安裝
1.1 機房或弱電間的機櫃安裝需擺放“電源空開”附近，便於機櫃風扇和設備取電。
1.2 機櫃必須接入接地裝置，以防靜電電磁幹擾。
2． 設備的安裝
2.1 機房或弱電間機櫃裏的設備安裝擺放應以設備重量、設備工作順序、使用方便 、
取電方便等條件爲原則。如：重量稍重的功放設備一般擺放在機櫃的最底層，向上依次爲電源時序器--周邊設備—音源設備—系統主機—工控機（或控制面闆）；設備的固定不能隻用螺絲固定面闆，這樣會使設備面闆變形，而且不安全，應使用托條或托闆托著設備。另外，設備和設備之間應留1-2CM的間隔，以便設備散熱 。
2.2 廣播系統中還有些需要壁挂安裝的終端設備，請以使用方便、美觀 、取電方便爲原則來安裝，視工程現場情況而定。
3． 設備之間控制線的制作
3.1 機櫃内的設備之間的控制線多是採用SFTP超五類8芯屏蔽網線，制作使用時必須保證網線線序是正確的，線路是通的，並確保屏蔽層也是接通的。
4． 機房設備或其它遠端設備供電
4.1 一般情況機房設備或遠端設備以就近取電爲原則，最好直接從“電源插座”或“電源空開”處取電，設備220V供電要穩定，並要有嚴格的接地措施。
4.2 如採用UPS集中供電，也一樣需要設備220V供電要穩定，並要有嚴格的接地措施 。
5． 線材敷設要求
5.1、設備供電線路連接時以就近取電爲原則；
5.2、揚聲器音頻線路採用RVV（或RVVP）2×N平方(N代表線徑)。
5.3、數控系統主幹線採用SFTP超五類8芯屏蔽網線進行敷設；並且，制作廣播線路連接時，網線接頭應採用質量好的屏蔽水晶頭，並且壓線時水晶頭要壓住屏蔽層和網線外皮，要使屏蔽層充分連接上 。
5.4、純數字IP網絡系統採用普通UTP超五類非8芯網線進行敷設。
5.5、數控系統和純數字IP系統制作網線連接線路時，根據各線路的長度定制相應長度的網線，盡量避免網線的接續，必須接續時應採用網絡線路分支器來接續。
5.6、線路敷設完成後，應對線路進行校對並加線标，以備以後的查線方便。
5.7、敷設網線或音頻線兩端應留适當餘量，並标示明顯的永久标記，以便於維護及管理。
5.8、揚聲器音頻線 、網線應與強電線路分開敷設，防止強電電磁幹擾；另外，如果有條件的，也盡量避免和其它有較強幹擾信号的弱電線路同走一個線槽。
6． 敷設管道要求
6.1 随建築施工同步敷設管道時，有條件的應将管道敷設在建築體内，並要求按建築敷設規範選用管道的材料和敷設方式，對不便敷設在建築體内的管道，宜採用鍍鋅鋼管、PVC管，封閉金屬線槽或封閉PVC線槽（各管線之間應該有20公分以上的間隔）。
6.2對大型系統的主幹線，應採用封閉金屬橋架敷設，強電和弱電橋架應嚴格分開，分别走各自的弱電井。
7． 防雷接地要求
7.1雷電及電氣幹擾，對公共廣播的惡性影響很大，會造成交流噪聲和設備芯片老化甚至燒焦，因此，嚴格的系統防雷接地，除瞭保護設備之外，還起到淨化音質的作用。接地裝置可以集中接至建築體的防雷保護系統。
7.2機房強電要有嚴格的接地措施，並配有漏電保護開關供電源時序器(或電源管理器)接線，其接地電阻不大於4歐姆。
7.3室内廣播設備 、機櫃設專用地線接至接地裝置，其接地電阻不大於4歐姆。
7.4室外廣播設備也應設專用地線接至接地裝置，其接地電阻不大於4歐姆。
8．抗強電強磁幹擾要求
8.1對有強磁幹擾的場所，應採用屏蔽線材，鍍鋅鋼管或封閉金屬線槽敷設並在金屬管做接地處理，可避免出現揚聲器播出的交流聲。
五 、售後服務
1． 設備保修服務
我公司保證本方案中提供的所有設備符合客戶方系統的要求之外，還對全部設備提供保修服務。
保修期自客戶方驗收合格之日起計算，設備實行一年免費保修，免費上門服務(行程費用客戶支持)。故障響應處理速度和無故障巡查間隔如下表。每次巡查服務時間不少於一個完整工作日，全面檢修。
故障到場時間及現場處理時間 24小時内到場，即時解決
無故障巡查間隔時間 每學期一次。
在免費的保修期結束之後，我公司可以爲本方案中建議的全部設備以優惠的價格提供延長的保修服務。客戶方如果需要延長的保修服務，可以與我公司簽訂保修服務合同或在訂貨合同中規定需買方付費的保修服務條款。
目前，我公司已在多個區域設立專門售後服務站點。爲項目用戶提供省内4小時響應，12小時上門的保修服務。
保修的基本方式有以下兩種，在實際的保修過程中，可以同時採用或分别、單獨採用：
通過廠商的各地服務站點實現保修服務。
通過我公司在服務站點的設備備件庫暫時替換故障設備。待故障設備修複後，我公司收回備件。
服務方式：a、上門服務 b、電話支持 c、培訓服務等。
2． 技術支持服務
我公司爲客戶提供的技術支持服務通常分爲兩類，即合同内的技術支持服務與後續的技術支持服務。
合同内的技術支持服務是指如果根據本方案的設計，我公司與客戶方簽訂瞭工程合同，規定在合同條款中的技術支持服務項目。
後續的技術支持服務是指在工程驗收完成以後，客戶方爲瞭更好地管理和維護系統，與我公司簽定系統維護合同，規定在有關合同條款中的技術支持服務項目。
2.1合同内的技術支持服務
合同内的技術支持服務有以下3項内容：
系統詳細邏輯設計
調試與安裝
工程技術文檔
當設備需要保修或客戶方需要提供技術支持時，相應的服務步驟如下：
（a）與本公司技術支持部門聯系，以電話或傳真的方式說明故障現象；
（b）電話支持
項目指揮部技術支持部門的指定技術人員将通過電話進行技術支持，協助和指導客戶方的技術人員確定故障原因，找出解決辦法。在必要時，将指定離故障地點最近的相關辦事處的技術人員負責直接處理。
（c）遠程支持
當電話支持不足以解決問題或故障情況比較複雜時，項目指揮部技術支持部門的技術人員将在客戶方技術人員的協助下，通過遠程登錄的方式登錄進入客戶方的局域網。技術人員在客戶方技術人員的協助下確定故障原因，找出解決辦法。
（d）現場支持
當電話支持和遠程支持都不足以解決問題。確需項目指揮部技術支持部門技術人員到現場時，我公司将指派技術人員到現場解決故障。
（e）我公司将以廠商的技術服務中心爲後盾。遇到疑難問題時我公司負責與設備廠商的技術服務中心聯系，在廠商專家的配合下，解決系統故障。
2.2後續的技術支持服務
系統建成並投入運行後，受外界環境的影響和用戶内部組織結構變化的影響，不可避免地會産生各種各樣的問題。爲瞭使客戶擁有一個健康的系統，我公司在其所承建的每個系統完成後，通常都會在客戶方充分考慮到今後對維護的需求後簽訂維護服務合同。我公司格根據合同提供不同層次的免費維護服務。
後續的技術支持服務包括以下2類：
故障排除服務
定期檢查服務
（a）故障排除服務
我公司爲客戶的系統提供及時的故障排除服務。
解決故障的方式包括：
電話指導
派有經驗的技術人員到現場，進行故障診斷，盡快排除故障
用備件替換出現故障的設備或設備模塊
對故障設備或模塊進行維修
（b）定期檢查服務
在合同規定的時間間隔内，我公司委派有經驗的技術人員在客戶方的管理中心，通過管理系統，對中心及各地的系統進行運行狀況檢查。
這樣的檢查可以爲系統的維護提供預警信息，並且爲今後的系統擴容提供量化的依據。
在服務合同規定的期限内，我公司委派有經驗的工程師到指定的客戶所在地，定期地進行走訪與維護。
3． 系統的擴展與升級服務
在系統經過瞭調試、安裝、測試、驗收之後。進入瞭正式運行。
我公司将根據雙方簽訂的服務合同，爲客戶提供全面的系統的擴容與升級服務。
優化方案的内容可能包括：
對系統的設計進行新的優化配置
對設備的參數進行新的優化配置
升級設備的軟件系統
在系統中增加新的設備
我公司将根據服務合同提供技術支持服務和軟件升級服務。或經雙方協商同意，簽訂新的訂貨合同後，我公司将爲客戶提供新的設備。
我公司可以根據服務合同的條款，對方案中推薦的設備的系統軟件提供升級服務。新的軟件版本将由我公司統一提供給客戶方的管理中心。
升級的設備軟件将由客戶方管理中心，或由客戶方管理中心委托我公司通過文件傳輸或軟盤郵寄的方式發送給用戶方。在必要時，我公司将派技術人員到現場進行設備軟件的升級。控制系統升級的軟件免費提供給用戶。
