如何通俗易懂地解釋無線通信中抽象難懂的技術？下面這篇文章值得一讀，絕妙的比喻讓天書般的無線技術瞬間變得淺顯易懂。上期回顧：絕妙的比喻讓無線技術瞬間變得淺顯易懂-1

       香農定理
       類比：城市道路上的汽車的車速和什麽有關系？和道路的寬度有關系，和自己車的動力有關系，也其他幹擾因素有關系（如：車量的多少和紅燈的數量）。
       香農定理是所有通信制式最基本的原理：C=Blog2(1＋S/N)
       其中，C是可得到的鏈路速度，B是鏈路的帶寬，S是平均信号功率，N是平均噪聲功率，S/N即信噪比。
       香農定理給出瞭鏈路速度上限(比特每秒（bps）)和 鏈路信噪比及帶寬的關系。香農定理可以解釋3G各種制式由於帶寬不同
，所支持的單載波最大吞吐量的不同。

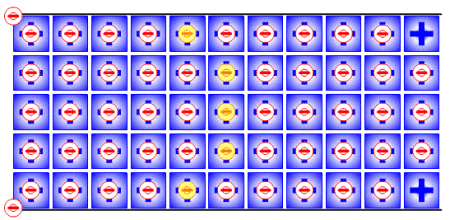

       趨膚效應
       類比：下大雨後，農村的土路上中間積滿瞭水，大家隻好沿著路邊排隊通過。路的有效通過面積由於積水而減少，影響瞭人們的出行效率。

       由於導體内部的感抗對交流電的阻礙作用比表面更大，交流電通過導體時,各部分的電流密度不均勻,導體表面電流密度大（減少瞭截面積，增大瞭損耗）,這種現象稱爲趨膚效應。交流電的頻率越高。趨膚效應越顯著。頻率高到一定程度。可以認爲電流完全從導體表面流過。
       實際應用：空心導線代替實心導線，節約材料；在高頻電路中使用多股相互絕緣細導線編織成束來削弱趨膚效應。

       相幹時間
       類比：穿著相同
、長相相似的雙胞胎兄弟同一時間並排出現，一般人難以區分。如果他們肩並肩同一動作照相，好像一個人照得有重影，看的人以爲自己眼花瞭。
       相幹時間就是信道保持恒定的最大時間差範圍，發射端的同一信号在相幹時間之内到達接收端，信号的衰落特性完全相似，接收端認爲是一個信号。如果該信号的自 相關性不好，還可能引入幹擾，類似照相照出重影讓人眼花缭亂。
       從發射分集的角度來理解：時間分集要求兩次發射的時間要大於信道的相幹時間，即如果發射時間 小於信道的相幹時間，則兩次發射的信号會經曆相同的衰落，分集抗衰落的作用就不存在瞭。TD-SCDMA每個chip爲時間長度爲0.78us，也就是碼 片之間的相幹時間是0.78us，同一信号通過不同路徑到達接收端的碼片超過這個時間，就有多徑分集的效果；否則，形成自幹擾。

       相幹帶寬（1/相幹時間）
       類比：在城市繁忙的交通幹線上，有一段路的一半正在整修。由於道路由寬變細，來往車輛的速度就需要慢下來，有的車被擠到瞭自行車道上，還有的車索性繞道。
       相幹帶寬是表征多徑信道特性的一個重要參數，它是指某一特定的頻率範圍，在該頻率範圍内的任意兩個頻率分量都具有很強的幅度相關性
，即在相幹帶寬範圍内， 多徑信道具有恒定的增益和線性相位。

       在無線通信系統中，如果信号的帶寬小於信道的相幹帶寬，則接收信号會經曆平坦衰落過程，此時發送信号的頻譜特性在接收 機内仍能保持不變。如果信号的帶寬大於信道的相幹帶寬，則接收信号會經曆頻率選擇性衰落，此時接收信号的某些頻率比其他分量獲得瞭更大的增益，使接收信号 産生瞭失真，從而引起符号間幹擾。

       功率控制
       類比：當想把走在你前面的朋友張華叫住，你喊一聲他的名字：“喂，張華！”發現他沒聽著，你還會再提高嗓門喊他的名字。如果張華已經聽到你的聲音，他告訴你：“你小聲點，把别人吓著。”，你就會降低聲音和他說話。
       功率控制能保證每個用戶所發射功率到達基站礎保持最小
，既能符合最低的通信要求，同時又避免對其他用戶信号産生不必要的幹擾，使系統容量最大化。當手機在 小區内移動時
，它的發射功率需要進行變化；當它離基站較近時
，需要降低發射功率，減少對其它用戶的幹擾
，當它離基站較遠時，就應該增加功率，克服增加瞭的 路徑衰耗。

       繞射
       類比：見“直射波”
       當接收機和發射機之間的無線路徑被尖利的邊緣阻擋時，無線電波繞過障礙物而傳播的現象稱爲繞射。繞射時，波的路徑發生瞭改變或彎曲。由阻擋表面産生的二次波散布於空間，甚至於阻擋體的背面。繞射損耗是各種障礙物對無線電波傳輸所引起的損耗 。

       直射波
       類比：在台球這項運動中，很多規律很像電磁波的規律。假若直接撞擊球中心打出去的時候假使沒有任何阻擋，球将沿直線運行；如果打出的球碰到的台邊，它就按 照反射角等入射角的規律運行；假若母球和另一個球相切，根據力度和方向，它可以繞過視距内球，很像繞射；假設在一個範圍内的很多球的彼此間距不超過一個 球，當母球打到這些球中間，會激起很多球向不同方向運動，很像散射。
       感悟：大自然的很多事情最根本的規律是相通的。這就是道可道的原因。但我們道出來的規律又總感覺有些欠缺，又是“非常道”。最根本的道隻能去悟。
       由發射天線沿直線到達接收點的無線電波，被稱爲直射波。自由空間電波傳播是電波在真空中的傳播，是一種理想傳播條件。 電波在自由空間傳播時，可以認爲是直射波傳播，其能量既不會被障礙物吸收，也不會産生反射或散射。

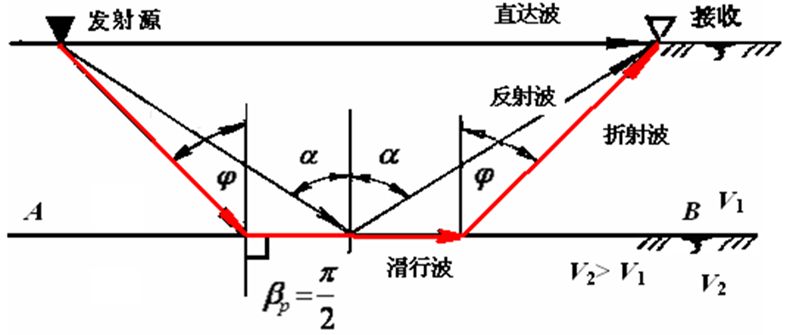

       反射波（Reflection wave）
       類比：見“直射波”
       應用：在高速鐵路無線覆蓋選站的時候，要關注無線電波的入射角問題。備選站址不能太遠，否則入射角太大，進入車廂内的折射能力就減少
。一般都選取離鐵路100米左右的站址（還需考慮其他因素）。
       無線信号是通過地面或其他障礙物反射到達接收點的，稱爲反射波。反射發生於地球表面、建築物和牆壁表面。反射波是在兩種密度不同的傳播媒介的分界面中才會 發生，分界面媒質密度差越大，波的反射量越大，折射量越小。波的入射角越小，反射量越小，折射量越大。直射波和反射波合稱爲空間波。

       散射波Scattered Wave
       類比：不久前看到一起車禍，很多車輛在行駛，彼此間距不足以再穿過一個車。可是後面有個車沒有任何減速的從後面沖到衆多車輛中間，現況慘不忍睹。
       當無線電波穿行的介質中存在小於波長的物體，且單位體積内阻擋體的個數非常巨大時，發生散射； 散射波産生於粗糙表面，小物體或其他不規則物體。在實際的通信系統中，樹葉、街道标志和燈柱等會引發散射。

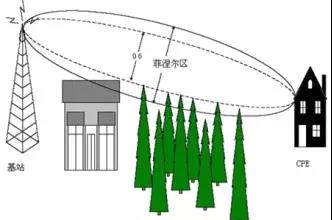

       菲涅爾區
       類比：有時候，我感覺人的眼睛的最有效的視力範圍也是一個橢球體。橢球體之外的東西雖然也能看到，但是已經不是特别的清晰。一個訓練有素的射擊運動員，他的有效視力範圍一定集中在他和目标的半徑非常小的橢球體内。
       應用：在無線站址勘測的時候，一定要注意覆蓋範圍 是否有大於菲涅爾半徑的阻擋物。尤其是大的廣告牌，高樓等障礙物。

       菲涅爾區是一個橢球體，收發天線位於橢球的兩個焦點上。這個橢球體的半徑就是第一菲涅爾半徑。在自由空間，從發射點輻射到接收點的電磁能量主要是通過第一 菲涅爾區傳播的，隻要第一菲涅爾區不被阻擋，就可以獲得近似自由空間的傳播條件。
       爲保證系統正常通信，收發天線架設的高度要滿足使它們之間的障礙物盡可能 不超過其菲涅爾區的20％，否則電磁波多徑傳播就會産生不良影響，導緻通信質量下降，甚至中斷通信。
